Prąd elektryczny to uporządkowany ruch nośników ładunku. Gdy płynie przez przewód, wytwarza wokół niego pole magnetyczne. W prostym, prostoliniowym przewodzie linie pola tworzą współśrodkowe okręgi, a ich kierunek wyznaczam regułą prawej dłoni.

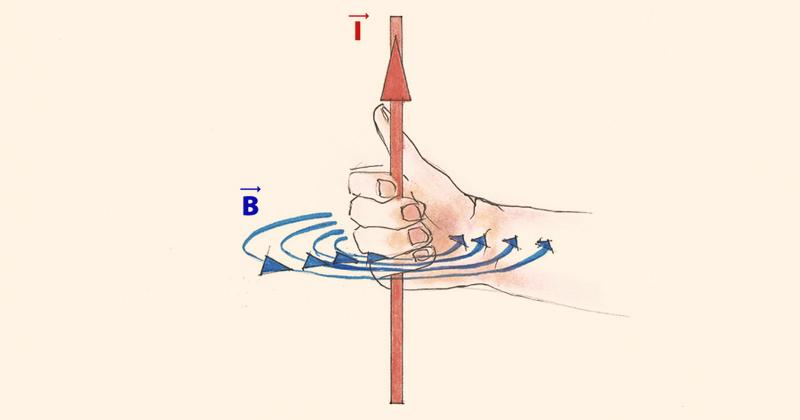

Aby ją zastosować, obejmuję przewód prawą dłonią tak, by wyprostowany kciuk wskazywał umowny kierunek prądu, a zgięte palce — kierunek obiegu pola magnetycznego. Jeśli prąd płynie ku górze, kieruję kciuk w górę, a palce pokazują, w którą stronę pole okrąża przewód. Gdy odwrócę kierunek prądu, zmieni się również kierunek pola.
W tej regule uwzględniam kierunek prądu umownego, czyli taki, jakby płynęły dodatnie ładunki. W metalowym przewodzie elektrony przemieszczają się przeciwnie do niego. Zasada pozostaje jednak taka sama: najpierw ustalam kierunek prądu umownego, następnie ustawiam kciuk, a zgiętymi palcami wyznaczam kierunek linii pola.
Kompas zdradza kierunek pola, a większy prąd wzmacnia jego działanie
Kierunek pola mogę sprawdzić małym kompasem. Umieszczam go w wybranym punkcie obok przewodu, a północny koniec igły wskazuje lokalny kierunek pola magnetycznego. Igła ustawia się stycznie do okrężnej linii pola, dlatego po przesunięciu kompasu zmienia kierunek. Podczas doświadczenia odsuwam go od innych magnesów, metalowych przedmiotów i przewodów z silnym prądem, ponieważ mogą zakłócić wskazanie.
Na rysunku strzałki wskazują kierunek pola, a zagęszczenie linii obrazuje jego względną siłę: im bliżej siebie leżą linie, tym silniejsze jest pole. Linie stanowią jednak model, a nie widoczne nitki w przestrzeni. Nie przecinają się, bo w każdym punkcie pole ma jeden określony kierunek. Opiłki żelaza pomagają zobaczyć kształt i zagęszczenie wzoru, lecz nie wskazują kierunku pola — do tego lepszy jest kompas.
Pole wokół przewodu jest silniejsze blisko niego i słabnie wraz z odległością. Zależy też od natężenia prądu: im większy prąd, tym silniejsze pole. Dla długiego, prostego przewodu jego wartość w przybliżeniu opisuje wzór B = μ₀I/(2πr), gdzie B oznacza indukcję magnetyczną w teslach [T], I — natężenie prądu w amperach [A], r — odległość od przewodu w metrach [m], a μ₀ — przenikalność magnetyczną próżni. Z wzoru wynika, że po podwojeniu odległości pole maleje dwukrotnie.
Kierunku pola nie należy mylić z kierunkiem siły magnetycznej. Pole opisuje, jak w danym miejscu ustawiłby się północny koniec igły kompasu, natomiast siła działająca na przewód z prądem zależy także od jego ustawienia względem pola. Jej wartość opisuje wzór F = BIl sin θ, gdzie F to siła w niutonach [N], l — długość odcinka przewodu w metrach [m], a θ — kąt między kierunkiem prądu i wektorem indukcji. Gdy przewód biegnie równolegle do pola, θ = 0° i siła wynosi zero. Przy ustawieniu prostopadłym, gdy θ = 90°, osiąga maksymalną wartość dla danych B, I i l.

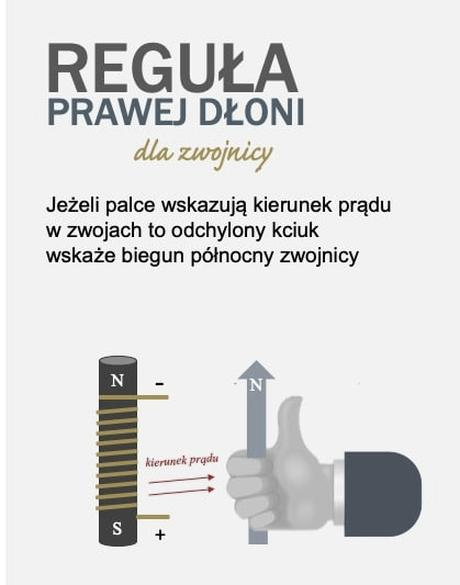

W przypadku cewki lub solenoidu stosuję tę samą regułę, ale obejmuję dłonią zwoje. Zaginam palce zgodnie z kierunkiem prądu płynącego w zwojach, a wyprostowany kciuk wskazuje kierunek pola wewnątrz cewki i jej biegun północny. Dzięki temu szybko przewiduję działanie elektromagnesu, silnika albo czujnika. Dla porównania, na zewnątrz magnesu trwałego linie pola biegną od bieguna północnego do południowego, a wewnątrz wracają od południowego do północnego, tworząc zamknięte pętle.
Najłatwiej zapamiętać tę zasadę dzięki krótkiej wskazówce: kciuk pokazuje prąd, a zgięte palce — pole. Zanim wyciągnę wniosek, upewniam się, że używam prawej dłoni i wskazuję kierunek prądu umownego. Ten szybki test pomaga mi poprawnie określić obieg pola wokół przewodu zarówno na schemacie, jak i podczas prostego doświadczenia.
Jak stosować regułę prawej dłoni w magnetyzmie
Poniższe wskazówki wyjaśniają, jak wyznaczyć kierunek pola magnetycznego wokół przewodu i cewki. Pomagają też odróżnić kierunek pola od kierunku siły oraz sprawdzić wynik i uniknąć typowych pomyłek.
- Wyznacz kierunek prądu. Przyjmij umowny kierunek przepływu prądu, zgodny z ruchem ładunków dodatnich. Pamiętaj, że elektrony przemieszczają się w przeciwną stronę.
- Obejmij prawą dłonią prosty przewód. Wyprostuj kciuk i skieruj go zgodnie z kierunkiem prądu. Zgięte palce wskażą kierunek okrężnych linii pola magnetycznego wokół przewodu.
- Zastosuj regułę do cewki. Zwiń palce zgodnie z kierunkiem prądu płynącego przez zwoje. Wówczas wyprostowany kciuk wskaże kierunek pola wewnątrz cewki oraz jej biegun północny.
- Odróżnij pole od siły. Reguła dla przewodu wskazuje kierunek pola magnetycznego, ale nie wyznacza automatycznie kierunku siły działającej na przewód ani poruszający się ładunek. Siła zależy również od kierunku prądu lub ruchu ładunku oraz od kierunku pola.
- Sprawdź kierunek kompasem. Północny koniec igły wskazuje kierunek pola w danym miejscu. Na zewnątrz magnesu trwałego linie biegną od bieguna północnego do południowego, a wewnątrz wracają w przeciwną stronę, tworząc zamknięte pętle. Opiłki żelaza pokazują kształt i zagęszczenie pola, ale nie jego kierunek.
- Unikaj typowych pomyłek. Używaj prawej dłoni, nie lewej, i pamiętaj, że odwrócenie kierunku prądu odwraca kierunek pola. Linie pola to model: nie przecinają się, a ich większe zagęszczenie oznacza silniejsze pole. Nie opisują jednak toru poruszającej się cząstki.
Od bieguna północnego do południowego, czyli kierunek linii pola magnesu
Patrząc na schemat magnesu sztabkowego, łatwo zapamiętać prostą zasadę: na zewnątrz magnesu linie pola biegną od bieguna północnego do południowego. Pokazują kierunek, w którym ustawiłby się północny koniec igły kompasu. Nie są fizycznymi nitkami, lecz rysunkowym modelem, który pomaga opisać kierunek i siłę pola.
Linie pola nie kończą się na powierzchni magnesu: wewnątrz biegną od bieguna południowego do północnego, tworząc zamknięte pętle. W każdym punkcie kierunek pola wyznacza styczna do linii. Ponadto im gęściej linie są rozmieszczone, tym silniejsze pole — dlatego na schematach zwykle umieszcza się je bliżej siebie przy biegunach. Linie się nie przecinają, ponieważ w danym punkcie pole ma tylko jeden kierunek.
Igła kompasu i żelazne opiłki zdradzają niewidzialne pole
Aby sprawdzić kierunek pola, przykładam mały kompas w różnych miejscach wokół magnesu: północny koniec igły wskazuje lokalny kierunek. Z kolei opiłki żelaza rozsypane na kartce nad magnesem, po delikatnym postukaniu w papier, układają się we wzór ukazujący kształt i zagęszczenie pola. Nie wskazują jednak jego kierunku. Warto też odsunąć inne magnesy, metalowe przedmioty i przewody z prądem, ponieważ mogą zakłócić obserwację.
Linie pola pomagają zobaczyć to, czego nie da się dostrzec gołym okiem. Dzięki prostym doświadczeniom z kompasem można sprawdzić, jak zmienia się kierunek pola wokół magnesu.
Wokół prostego przewodu, przez który płynie prąd, kierunek pola wyznaczam inaczej: obejmuję przewód prawą dłonią, kierując wyprostowany kciuk zgodnie z umownym kierunkiem prądu. Zgięte palce pokazują wtedy kierunek okrężnych linii pola. Tę samą zasadę stosuję do cewek i elektromagnesów, uwzględniając kierunek nawinięcia. Dzięki temu łatwiej zrozumieć, jak przewidywalne pole umożliwia pracę silników, generatorów i czujników, transformatorów i układów mocujących.
Ciekawostka: linie pola magnetycznego tworzą zamknięte pętle — na zewnątrz magnesu biegną od bieguna północnego do południowego, a wewnątrz wracają od południowego do północnego.
Kompas i opiłki żelaza: jak sprawdzić pole magnetyczne
Oto proste sposoby sprawdzania pola magnetycznego oraz odczytywania jego kierunku i siły.
- Sprawdź kierunek kompasem. Umieść kompas w pobliżu magnesu: północny koniec igły wskaże kierunek pola w tym miejscu. Następnie przesuwaj kompas wokół magnesu i zaznaczaj wskazania, aby odtworzyć przebieg pola. Odsuń inne magnesy, metalowe przedmioty i przewody z prądem, ponieważ mogą zakłócać odczyt.
- Uwidocznij układ pola opiłkami żelaza. Połóż magnes pod arkuszem papieru, rozsyp na nim cienką warstwę opiłków, a następnie delikatnie postukaj w papier. Opiłki ułożą się wzdłuż pola i pokażą jego kształt oraz rozmieszczenie. Nie wskażą jednak jego kierunku, dlatego użyj do tego kompasu.
- Oceń siłę na podstawie zagęszczenia. Linie pola układają się gęściej tam, gdzie pole jest silniejsze — zwykle w pobliżu biegunów magnesu. Z kolei rzadsze ułożenie opiłków lub większe odstępy między liniami oznaczają słabsze pole. Pamiętaj, że linie to model graficzny, a nie rzeczywiste obiekty.
- Zapamiętaj kierunek pola wokół magnesu. Na zewnątrz magnesu linie biegną od bieguna północnego do południowego, natomiast wewnątrz — od południowego do północnego. W ten sposób tworzą zamknięte pętle. Nie przecinają się, ponieważ w każdym punkcie pole ma tylko jeden kierunek.
- Zastosuj regułę prawej dłoni przy przewodzie z prądem. Obejmij przewód prawą dłonią tak, aby kciuk wskazywał umowny kierunek prądu. Wówczas zgięte palce wskażą kierunek pola magnetycznego. Wokół prostego przewodu linie pola tworzą okręgi; tę samą regułę stosuje się do cewek i elektromagnesów.
- Wykonaj dokładne pomiary przyrządem. Do prostej demonstracji wystarczą kompas i opiłki. Jeśli jednak chcesz precyzyjnie określić natężenie, kierunek lub jednorodność pola, użyj czujnika magnetycznego albo gaussomierza.
Najczęstsze pomyłki przy określaniu kierunku siły magnetycznej
Najczęściej mylę kierunek pola magnetycznego z kierunkiem siły działającej na przewodnik lub poruszający się ładunek. To różne kierunki: siła zależy od pola, ruchu ładunku lub prądu oraz ich wzajemnego ustawienia. Dla prostego przewodu opisuje ją wzór F = BIl sin α, gdzie B oznacza indukcję w teslach, I — natężenie prądu w amperach, l — długość przewodnika w metrach, a α — kąt między prądem a polem. Jeśli przewód biegnie równolegle do pola, siła wynosi zero; gdy ustawimy go prostopadle, osiąga maksimum.
Często zdarza się też użyć lewej dłoni zamiast prawej albo niewłaściwie ustawić palce. Aby wyznaczyć kierunek pola wokół przewodu, ustawiam prawy kciuk zgodnie z umownym kierunkiem prądu, a zgięte palce pokazują obieg pola. Z kolei przy wyznaczaniu siły na przewodnik ustawiam kciuk, palec wskazujący i środkowy prawej dłoni prostopadle do siebie. Przypisuję im kierunki prądu, pola i siły. Jeśli analizuję ruch ładunku ujemnego, na przykład elektronu, odwracam wynik otrzymany dla ładunku dodatniego — o tym kroku łatwo zapomnieć.
Linie pola nie są drogą dla siły — jak uniknąć błędów?
Kolejna pułapka polega na traktowaniu linii pola jak toru ruchu ciała lub rzeczywistych nitek w przestrzeni. To tylko model: styczna do linii wskazuje kierunek pola, a mniejsze odstępy między liniami oznaczają większe natężenie. Na zewnątrz magnesu strzałki biegną od bieguna północnego do południowego, natomiast wewnątrz — od południowego do północnego, tworząc zamknięte pętle. Linie nie przecinają się, ponieważ pole w jednym punkcie nie może mieć dwóch kierunków. Opiłki żelaza pomagają zobaczyć układ linii, ale nie wskazują ich zwrotu.
Aby ograniczyć pomyłki, najpierw zaznaczam na rysunku kierunek prądu lub ruchu ładunku, potem pole B, a na końcu wyznaczam siłę. Sprawdzam również, czy nie mylę umownego kierunku prądu z ruchem elektronów: w metalowym przewodzie biegną one przeciwnie, choć dotyczą tego samego prądu. Kierunek pola przy magnesie kontroluję kompasem — północny koniec igły wskazuje lokalny kierunek pola — a wokół przewodu stosuję regułę prawej dłoni. Dzięki temu łatwiej unikam błędów w zadaniach o przewodach, cewkach, silnikach i czujnikach.
Wskazówka: sprawdź wynik regułą iloczynu wektorowego F = I l × B — siła powinna być prostopadła zarówno do kierunku prądu, jak i pola magnetycznego.
