Rezystancja, nazywana też oporem elektrycznym, określa, jak mocno element utrudnia przepływ prądu. Elektrony poruszające się w przewodniku napotykają atomy i inne przeszkody, dlatego prąd nie płynie bez ograniczeń. Im większa rezystancja, tym mniejszy prąd płynie przy tym samym napięciu. W obwodzie prądu stałego zależność tę opisuje wzór R = U/I, gdzie R oznacza rezystancję, U — napięcie w woltach, a I — natężenie prądu w amperach.
Rezystancję mierzymy w omach, oznaczanych symbolem Ω. Jeden om odpowiada jednemu woltowi napięcia na każdy amper prądu: 1 Ω = 1 V/A. Na przykład, gdy do elementu o rezystancji 10 Ω przyłożymy napięcie 5 V, popłynie przez niego prąd o natężeniu 0,5 A. Prawo Ohma opisuje tę zależność i pomaga zarówno projektować obwody, jak i sprawdzać działanie urządzeń.
Na rezystancję przewodu wpływają przede wszystkim jego materiał, długość i pole przekroju poprzecznego. Dla jednorodnego przewodnika obliczamy ją ze wzoru R = ρ · l/S, gdzie ρ oznacza rezystywność materiału, l — długość przewodu, a S — pole jego przekroju. Dłuższy przewód stawia większy opór, a grubszy, czyli mający większy przekrój, mniejszy. Liczy się również materiał: miedź i aluminium dobrze przewodzą prąd, natomiast szkło i plastik są izolatorami o bardzo dużej rezystancji.
Dlaczego dłuższy przewód i wyższa temperatura utrudniają przepływ prądu?
Rezystywność ρ to właściwość materiału, a jej odwrotność — konduktywność γ — określa jego zdolność do przewodzenia prądu. Dlatego rezystancję można też zapisać jako R = l/(γ · S). Przewód miedziany o długości 2 m i przekroju 1 mm² ma mniejszą rezystancję niż taki sam przewód z materiału o niższej konduktywności. Ponadto, przy niezmienionym materiale i przekroju, dwukrotne wydłużenie przewodu podwaja jego rezystancję. Z kolei dwukrotne zwiększenie pola przekroju zmniejsza ją o połowę.
Znaczenie ma także temperatura. W metalach, takich jak miedź, jej wzrost zwykle zwiększa rezystancję, ponieważ drgania atomów utrudniają ruch elektronów. Inne materiały mogą reagować odmiennie, dlatego wrażliwe układy elektroniczne uwzględniają temperaturę pracy. Rezystancję mierzymy omomierzem albo wyznaczamy pośrednio: mierzymy napięcie i natężenie prądu, a następnie dzielimy U przez I. Omomierz podłączamy przy odłączonym zasilaniu, aby nie zakłócić wyniku ani nie uszkodzić miernika.
W obwodach prądu przemiennego rezystancja stanowi rzeczywistą część impedancji, która uwzględnia również wpływ cewek i kondensatorów. Impedancję oznaczamy Z i zapisujemy jako Z = R + jX, gdzie R to rezystancja, X — reaktancja, a j — jednostka urojona. Jej moduł wynosi |Z| = √(R² + X²). Rezystory służą do ograniczania prądu, dzielenia napięcia i ochrony elementów, na przykład diod LED, a tym samym pomagają kontrolować działanie obwodu.
Jak sprawdzić opór elektryczny multimetrem?
Poniższe wskazówki wyjaśniają, czym jest rezystancja, jak bezpiecznie zmierzyć ją multimetrem i odczytać wynik, a także na co zwrócić uwagę, by ocenić dokładność pomiaru.
- Poznaj znaczenie oporu. Rezystancja określa, jak bardzo element lub przewodnik utrudnia przepływ prądu. W obwodzie prądu stałego wiąże napięcie z natężeniem zależnością R = U/I. Jej jednostką jest om (Ω), równy woltowi na amper. Opór zależy między innymi od materiału i wymiarów przewodnika: zwiększa się wraz z jego długością, a maleje, gdy rośnie jego przekrój.
- Odłącz element od zasilania. Mierz rezystancję tylko w obwodzie bez napięcia, ponieważ multimetr w trybie omomierza sam podaje niewielki prąd pomiarowy. Jeśli element pozostaje zamontowany w układzie, odłącz przynajmniej jedną jego końcówkę. Dzięki temu pozostałe ścieżki obwodu nie zafałszują wyniku. Przed pomiarem kondensatora upewnij się, że został rozładowany.

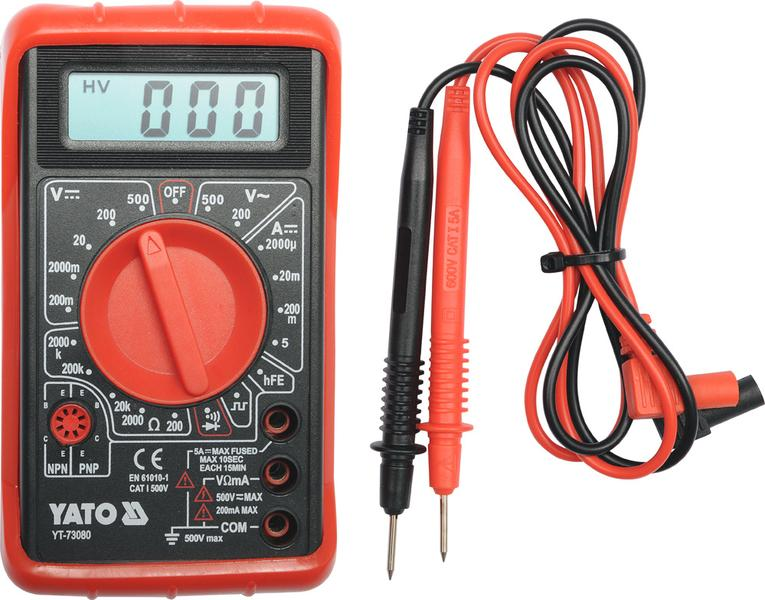

- Ustaw multimetr na pomiar Ω. Wybierz funkcję oznaczoną symbolem Ω. Jeśli miernik ma ręczny wybór zakresu, ustaw zakres większy od spodziewanej wartości. Umieść czerwoną sondę w gnieździe V/Ω, a czarną — w gnieździe COM. Nie wybieraj trybu pomiaru prądu ani napięcia.
- Przyłóż sondy do końcówek badanego elementu. Dotknij jedną sondą każdego zacisku rezystora lub końca przewodu. W przypadku zwykłego rezystora kolejność sond nie ma znaczenia. Nie chwytaj palcami ich metalowych końcówek, ponieważ rezystancja ciała może wpłynąć na wynik, zwłaszcza przy dużych wartościach.
- Odczytaj i oceń wynik. Multimetr pokaże wartość w omach, kiloomach (kΩ) lub megaomach (MΩ), dlatego sprawdź również jednostkę i ustawiony zakres. Komunikat „OL” lub podobny zazwyczaj oznacza przekroczenie zakresu albo przerwę w obwodzie. Z kolei wartość bliska zeru może wskazywać zwarcie lub bardzo mały opór elementu. Porównaj odczyt z wartością nominalną i tolerancją podaną dla badanego elementu.
- Weź pod uwagę ograniczenia pomiaru. Na wynik wpływają przewody, styki, temperatura i materiał, a przy małych rezystancjach także opór samych sond. Multimetr mierzy rezystancję w danych warunkach, natomiast w obwodzie prądu przemiennego całkowity opór opisuje impedancja Z = R + jX, która obejmuje również reaktancję. Zwykły pomiar Ω nie wystarczy, by ją ocenić.
| Zagadnienie | Parametr | Wartość lub zależność | Jednostka | Przykład lub uwaga praktyczna |
|---|---|---|---|---|
| Definicja oporu | Rezystancja R | R = U/I | om (Ω) | 1 Ω = 1 V/A; dla rezystora 12 V i 2 A daje R = 6 Ω. |
| Prawo Ohma | Napięcie, prąd, opór | U = I · R; I = U/R; R = U/I | V, A, Ω | Przy U = 9 V i R = 3 kΩ prąd wynosi I = 3 mA. |
| Przewód o stałym przekroju | Długość i pole przekroju | R = ρ · l/S | ρ: Ω·m; l: m; S: m² | Podwojenie długości podwaja opór; podwojenie przekroju zmniejsza opór o połowę. |
| Wpływ długości | l | R ∝ l | m | Przewód 20 m ma, przy tym samym materiale i przekroju, 2 razy większy opór niż przewód 10 m. |
| Wpływ przekroju | S | R ∝ 1/S | mm² | Przewód 2,5 mm² ma około 40% oporu przewodu 1,0 mm² o tej samej długości i z tego samego materiału. |
| Miedź w temperaturze około 20°C | Rezystywność ρ | ≈ 0,0172 Ω·mm²/m | Ω·mm²/m | Przykładowy opór 10 m żyły miedzianej 1,5 mm²: R ≈ 0,115 Ω, bez uwzględnienia połączeń. |
| Aluminium w temperaturze około 20°C | Rezystywność ρ | ≈ 0,0282 Ω·mm²/m | Ω·mm²/m | Przykładowy opór 10 m żyły aluminiowej 1,5 mm²: R ≈ 0,188 Ω, bez uwzględnienia połączeń. |
| Porównanie materiałów | Opór jednakowych przewodów | R aluminium ≈ 1,64 · R miedzi | — | Porównanie dotyczy przewodów o tej samej długości, przekroju i temperaturze około 20°C. |
| Przewodność | Konduktywność γ | γ = 1/ρ; R = l/(γ · S) | S/m | Większa przewodność materiału oznacza mniejszą rezystywność i niższy opór. |
| Materiały izolacyjne | Przewodność prądu | Zwykle znacznie niższa niż w metalach | — | Szkło i tworzywa sztuczne ograniczają przepływ prądu; rzeczywisty opór zależy m.in. od składu, wilgotności i temperatury. |
| Temperatura metali | Zmiana rezystancji | RT ≈ R20[1 + α(T − 20°C)] | α: 1/°C | Dla miedzi α ≈ 0,00393/°C; wzrost temperatury o 50°C zwiększa opór o około 19,7%. |
| Rezystor | Oznaczenie wartości | 1 kΩ = 1000 Ω; 1 MΩ = 1 000 000 Ω | Ω, kΩ, MΩ | Rezystor 470 Ω przy napięciu 5 V pobiera idealnie I ≈ 10,6 mA. |
| Moc rezystora | Moc wydzielana jako ciepło | P = U · I = I² · R = U²/R | W | Na rezystorze 1 kΩ przy 5 V wydziela się P = 0,025 W; należy uwzględnić dopuszczalną moc elementu. |
| Pomiar multimetrem | Tryb i gniazda | Wybierz Ω; przewody włóż do COM i V/Ω | Ω, kΩ, MΩ | Przy pomiarze ręcznym wybierz zakres większy od spodziewanej wartości, a następnie zmniejsz go dla lepszej rozdzielczości. |
| Bezpieczny pomiar | Stan badanego obwodu | Zasilanie odłączone; kondensatory rozładowane | — | Nie mierz rezystancji w obwodzie pod napięciem. Wynik pomiaru elementu pozostawionego w układzie może zależeć od innych połączeń. |

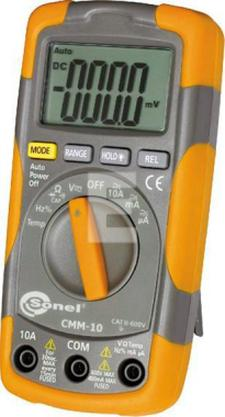

| Pomiar małych oporów | Rezystancja przewodów pomiarowych | Rwyniku ≈ Relementu + Rprzewodów | Ω | Zewrzyj sondy i sprawdź wskazanie; użyj funkcji REL/zero, jeśli multimetr ją ma. Rezystancja styków może istotnie wpłynąć na pomiar poniżej 1 Ω. |
| Odczyt poza zakresem | Wskazanie „OL” lub podobne | Opór przekracza zakres albo obwód jest przerwany | — | Wybierz wyższy zakres i sprawdź kontakt sond; znaczenie symbolu zależy od modelu multimetru. |
| Sprawdzenie prawa Ohma | Pomiar napięcia i prądu | R = U/I | Ω | Dla U = 4,8 V i I = 0,020 A obliczony opór wynosi 240 Ω; wynik może różnić się od pomiaru bezpośredniego przez tolerancję i temperaturę. |
| Tolerancja rezystora | Dopuszczalne odchylenie | Rrzeczywiste = Rnominalne · (1 ± tolerancja) | % | Rezystor 1 kΩ o tolerancji ±5% może mieć wartość od 950 Ω do 1050 Ω. |
| Rezystancja a impedancja | Obwód prądu przemiennego | Z = R + jX; |Z| = √(R² + X²) | Ω | Multimetr w trybie Ω mierzy rezystancję składową; nie wyznacza pełnej impedancji elementu w określonej częstotliwości. |
Jak długość przewodu i jego przekrój wpływają na opór?
Dobierając przewód, najpierw sprawdzam jego długość: im dalej płynie prąd, tym większy napotyka opór. Zależność jest wprost proporcjonalna, dlatego przewód o długości 20 m ma — przy pozostałych parametrach bez zmian — dwukrotnie większy opór niż przewód o długości 10 m. To ważne zwłaszcza wtedy, gdy zasilam urządzenia oddalone od źródła: większy opór może obniżać napięcie i zwiększać straty energii w postaci ciepła.
Liczy się także przekrój poprzeczny żyły, podawany zwykle w mm². W tym przypadku zależność jest odwrotna: im większy przekrój, tym mniejszy opór. Na przykład przewód o przekroju 4 mm² ma przy tej samej długości i z tego samego materiału połowę oporu przewodu o przekroju 2 mm². Zależność tę opisuje wzór R = ρ · l / S, gdzie R oznacza opór w omach (Ω), ρ — rezystywność materiału, l — długość, a S — pole przekroju.
Miedź czy aluminium? Materiał żyły może zaskoczyć
Na opór wpływa również materiał żyły. Miedź i aluminium dobrze przewodzą prąd, jednak różnią się rezystywnością, więc przewody o identycznej długości i przekroju stawiają różny opór. Dlatego dobieram przekrój do przewidywanego obciążenia: zbyt cienka żyła może się mocniej nagrzewać, natomiast grubsza ogranicza opór i spadek napięcia.
Opór mierzę omomierzem lub obliczam z prawa Ohma, dzieląc napięcie przez natężenie prądu: R = U/I. Warto jednak odróżnić rezystancję, wyrażaną w omach, od impedancji w obwodzie prądu przemiennego. Impedancję opisuje wzór Z = R + jX; uwzględnia ona także reaktancję. Przy typowym doborze przewodu najważniejsza pozostaje prosta zasada: krótsza i grubsza żyła ma mniejszy opór.
Jak zmierzyć opór multimetrem zgodnie z prawem Ohma?

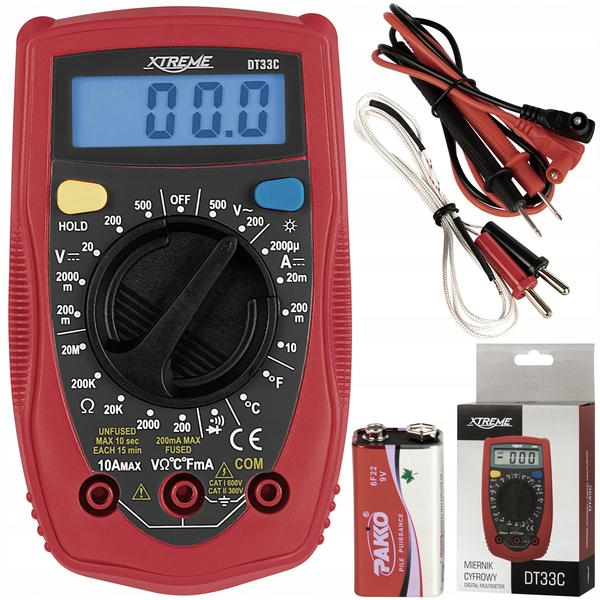

Zanim zmierzę opór, odłączam badany element od zasilania. Jeśli jest częścią układu, najlepiej wypinam przynajmniej jedną jego nóżkę. Czarny przewód multimetru podłączam do gniazda COM, a czerwony — do gniazda oznaczonego symbolem Ω. Następnie ustawiam pokrętło na pomiar rezystancji. W mierniku z ręcznym wyborem zakresu wybieram wartość większą od spodziewanego oporu, na przykład 200 Ω dla rezystora o oporze około 150 Ω. Pomiar pod napięciem może uszkodzić miernik, a elementy połączone równolegle potrafią zafałszować wynik.
Przed pomiarem warto sprawdzić kilka podstawowych zasad bezpieczeństwa i przygotowania:
- Odłączyć badany element od zasilania.
- W razie potrzeby wypiąć przynajmniej jedną nóżkę elementu z układu.
- Podłączyć czarny przewód do gniazda COM, a czerwony do gniazda Ω.
- Wybrać zakres pomiarowy większy od spodziewanej rezystancji.
Przykładam sondy do dwóch wyprowadzeń elementu i odczytuję wynik w omach (Ω), kiloomach (kΩ) lub megaomach (MΩ). Rezystancja określa, jak mocno element ogranicza przepływ prądu. Zgodnie z prawem Ohma obliczam ją ze wzoru R = U/I, gdzie U oznacza napięcie w woltach, a I — natężenie prądu w amperach. Przy napięciu 9 V i prądzie 0,03 A otrzymuję na przykład R = 300 Ω. W trybie omomierza multimetr mierzy opór własnym, niewielkim prądem, więc zwykle nie potrzebuję osobnego źródła zasilania.
OL, zwarcie lub wpływ skóry — co naprawdę mówi wynik pomiaru?
Jeśli wyświetlacz pokazuje OL albo wynik przekracza zakres, wybieram wyższy zakres lub sprawdzam, czy element nie ma przerwy. Z kolei wskazanie bliskie zeru może oznaczać bardzo mały opór albo zwarcie. Najpierw jednak upewniam się, że sondy pewnie stykają się z metalowymi wyprowadzeniami. Mogę też zewrzeć końcówki sond, by sprawdzić rezystancję przewodów; przy pomiarze małych wartości odejmuję ją od wyniku. Ponadto dbam o czyste styki i nie dotykam palcami obu końców rezystora, ponieważ opór skóry może wpłynąć na odczyt.
Na rezystancję wpływają również materiał, długość i przekrój przewodnika. W jednorodnym przewodzie opór rośnie wraz z długością, a maleje przy większym przekroju; opisuje to wzór R = ρ·l/S. Miedź i aluminium dobrze przewodzą prąd, dlatego ich opór jest zwykle niewielki, natomiast szkło i plastik pełnią funkcję izolatorów. W obwodzie prądu przemiennego pamiętam ponadto, że omomierz mierzy rezystancję, a nie pełną impedancję, na którą wpływają także reaktancje cewek i kondensatorów.
Wskazówka: Rezystory mają tolerancję, więc odczyt multimetru może nieznacznie różnić się od wartości nadrukowanej — porównaj wynik z tolerancją podaną w kodzie barwnym lub dokumentacji elementu.
Jak rezystory i materiały o różnej przewodności wpływają na przepływ prądu?
Gdy prąd płynie przez obwód, rezystor ogranicza jego przepływ: im większy opór, tym mniejsze natężenie przy tym samym napięciu. Zależność tę opisuje prawo Ohma: R = U/I. Rezystancję mierzymy w omach (Ω), czyli woltach na amper. Dlatego dobieram rezystor, aby ograniczyć prąd, podzielić napięcie lub ochronić wrażliwy element, na przykład diodę LED. Podczas pracy rezystor rozprasza energię w postaci ciepła.
Na opór przewodu wpływają materiał, długość i pole przekroju. Dla jednorodnego przewodnika zależność tę zapisujemy jako R = ρ·l/S: dłuższy przewód ma większą rezystancję, a grubszy — mniejszą. Symbol ρ oznacza rezystywność materiału, natomiast konduktywność γ opisuje jego zdolność do przewodzenia prądu; obie wielkości są odwrotnie powiązane. Miedź i aluminium dobrze przewodzą, dlatego wykorzystujemy je w kablach. Z kolei szkło i plastik mają dużą rezystancję, więc zwykle pełnią funkcję izolatorów.
Cienki drut utrudnia przepływ, a rezystor daje kontrolę
Różnicę widać, gdy porównamy cienki, długi drut z krótkim i grubym przewodem: pierwszy stawia prądowi większy opór. W obwodzie prądu stałego mogę zmierzyć rezystancję omomierzem albo obliczyć ją na podstawie napięcia na elemencie i natężenia płynącego przez niego prądu. W obwodach prądu przemiennego znaczenie ma również reaktancja, związana między innymi z przesunięciem fazowym. Całość opisuje impedancja Z = R + jX, której wartość zależy od rezystancji i reaktancji.
Właściwości materiałów pozwalają mi kontrolować, ile prądu dotrze do kolejnych części układu. Jeżeli temat cię interesuje, odkryj, czym jest prąd elektryczny. Dobry przewodnik ogranicza straty, ale nie eliminuje oporu — wpływają na niego również długość i przekrój kabla. Rezystor zaś wprowadza zaplanowane ograniczenie, dzięki któremu można kontrolować prąd i napięcie. Dlatego projektując obwód, uwzględniam właściwości materiałów, wymiary przewodów oraz parametry zastosowanych elementów.
