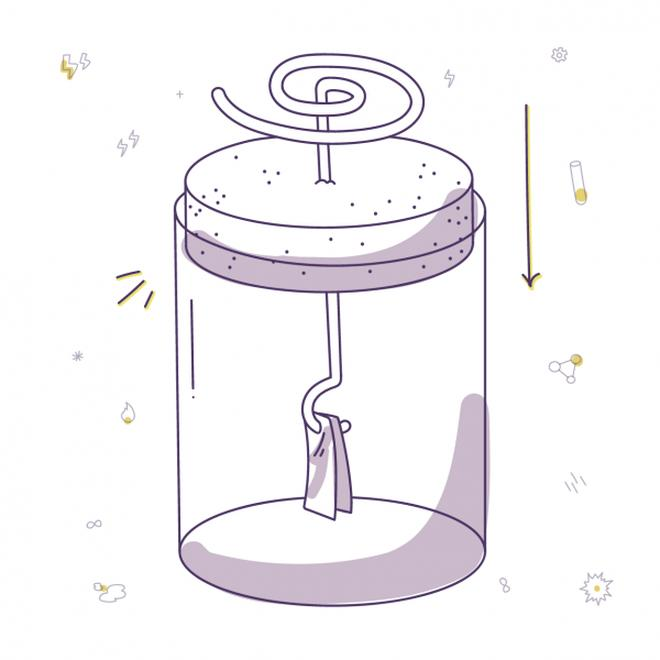

Elektroskop pozwala sprawdzić, czy w pobliżu znajduje się ładunek elektryczny, a po odpowiednim przygotowaniu — także określić jego znak. W najprostszej wersji składa się z metalowej gałki, przewodzącego pręta oraz lekkiej, swobodnie poruszającej się wskazówki. Całość mieści się w izolującej obudowie, która ogranicza wpływ wilgoci i przypadkowych podmuchów powietrza.
- Elektroskop wykrywa obecność ładunku elektrycznego: jego listki lub wskazówka odchylają się, ponieważ uzyskują ładunki tego samego znaku i odpychają się.
- Zbliżenie naładowanego przedmiotu wywołuje indukcję, czyli przemieszczenie ładunków w elektroskopie; dotknięcie gałki może przekazać ładunek i trwale zmienić jego stan.
- Większe wychylenie zwykle oznacza silniejsze naelektryzowanie, ale samo nie pozwala określić znaku ani dokładnej wartości ładunku. Znak można rozpoznać, porównując reakcję z elektroskopem naładowanym wcześniej znanym ładunkiem.
- Aby uzyskać wiarygodne wyniki, przed pomiarem rozładuj elektroskop, utrzymuj stałą odległość i nie dotykaj metalowych części. Wilgoć, zabrudzenia, przeciągi i drgania mogą zakłócić obserwację.
- Powtarzaj próby w podobnych warunkach, zapisuj, czy przedmiot zbliżono, czy dotknął gałki, i porównuj wyniki z próbą kontrolną. Traktuj wychylenie jako obserwację, a nie precyzyjny pomiar.
- Podczas doświadczeń na lekcji sprawdzaj stan sprzętu, pracuj zgodnie z instrukcjami nauczyciela i zgłaszaj wszelkie uszkodzenia lub nieprawidłowości.

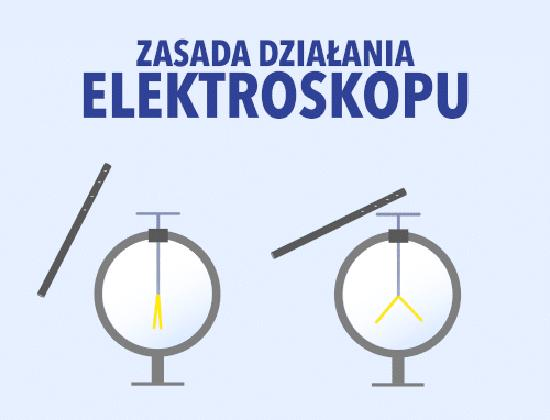

Gdy zbliżam naładowany przedmiot do gałki, indukcja elektrostatyczna wprawia elektrony w elektroskopie w ruch. Wskazówka i pręt uzyskują wtedy ładunki tego samego znaku, dlatego się odpychają, a wskazówka odchyla się od położenia początkowego. Jeśli natomiast dotknę gałki naładowanym przedmiotem, ładunek może przepłynąć bezpośrednio. Wówczas wskazówka pozostanie wychylona także po odsunięciu przedmiotu.
Większe wychylenie zdradza silniejszy ładunek
Wskazówka nie pokazuje dokładnego napięcia ani liczby elektronów — informuje przede wszystkim, że elektroskop jest naelektryzowany. Zwykle im większy ładunek zgromadzi się na jego częściach, tym większe wychylenie. Mogę więc porównywać pomiary, o ile wykonuję je tym samym przyrządem, w jednakowych warunkach i z tej samej odległości.
Elektroskop pomaga również rozpoznać znak ładunku, jeśli wcześniej naładuję go ładunkiem o znanym znaku. Gdy zbliżę badany przedmiot, większe wychylenie wskazówki sugeruje, że oba ładunki mają ten sam znak; mniejsze — że mają znaki przeciwne. Wynik mogą jednak zakłócić wilgoć, dotknięcie metalowej gałki lub słaba izolacja. Dlatego przeprowadzam doświadczenie w suchym otoczeniu i nie chwytam przewodzących elementów.
Elektroskop: działanie i praktyczne wskazówki
Poniższe wskazówki pomogą odczytywać wskazania elektroskopu, przeprowadzać doświadczenia i unikać typowych błędów.
- Obserwuj rozchylenie listków. Po naelektryzowaniu elektroskopu listki odchylają się, ponieważ mają ładunki tego samego znaku i wzajemnie się odpychają. Zwykle większe rozchylenie oznacza silniejsze naelektryzowanie, ale samo nie wskazuje znaku ładunku.
- Odróżniaj indukcję od przekazywania ładunku. Gdy zbliżysz naładowany przedmiot do gałki, ładunki w elektroskopie się przemieszczą, lecz przedmiot nie musi przekazać mu ładunku. Dopiero dotknięcie może wywołać jego przepływ.
- Ostrożnie sprawdzaj znak ładunku. Aby ustalić, czy elektroskop naładowano dodatnio, czy ujemnie, porównaj jego reakcję ze znanym ładunkiem. Samo rozchylenie listków nie wystarczy do rozpoznania znaku.
- Ograniczaj wpływ otoczenia. Wilgoć, dotykanie gałki dłonią i obecność przewodzących przedmiotów mogą zaburzyć wynik. Dlatego pracuj w suchym miejscu, unikaj niepotrzebnego kontaktu z elektroskopem i rozładuj go przed kolejnym pomiarem.
- Opisuj warunki doświadczenia. Zapisz, czy tylko zbliżono przedmiot, czy dotknął gałki, a także jak zmieniło się rozchylenie listków. Dzięki temu odróżnisz chwilowe przemieszczenie ładunków od trwałego naelektryzowania.
Elektryzowanie przez dotyk, tarcie i indukcję
Lista opisuje trzy sposoby elektryzowania ciał i wyjaśnia, jak przebiega każdy z nich.
- Przez tarcie — gdy pocieramy o siebie dwa ciała, elektrony przechodzą z jednego na drugie. W rezultacie jedno ciało zyskuje ładunek ujemny, a drugie dodatni.
- Przez dotyk — kiedy naładowane ciało styka się z obojętnym, przekazuje mu część ładunku. Dlatego po rozdzieleniu oba ciała mają ładunki tego samego znaku.
- Przez indukcję — zbliżenie naładowanego ciała do obojętnego powoduje przesunięcie ładunków w jego wnętrzu, ale nie wymaga bezpośredniego kontaktu. Aby uzyskać trwałe naładowanie, można na przykład uziemić ciało, a następnie odsunąć oba ciała we właściwej kolejności.
Najczęstsze błędy podczas doświadczeń z elektroskopem
Podczas doświadczeń z elektroskopem najpierw sprawdzam, czy przyrząd jest gotowy do pomiaru. Jeśli listki pozostają rozchylone, trudno ocenić ich reakcję na nowe naelektryzowane ciało. Dlatego rozładowuję elektroskop, na przykład dotykając palcem jego metalowej głowicy, a następnie upewniam się, że oba listki swobodnie wiszą. Sprawdzam też, czy urządzenie stoi stabilnie, a jego części są suche i czyste — wilgoć i zabrudzenia mogą zmienić wynik.
Warto również odróżniać indukcję od elektryzowania przez dotyk. Aby zaobserwować samo rozdzielenie ładunków, zbliżam naelektryzowaną pałeczkę do głowicy, ale jej nie dotykam. Listki się wtedy rozchylają, a po odsunięciu pałeczki zwykle wracają do poprzedniego położenia. Jeśli dotknę głowicy, mogę przenieść ładunek i trwalej zmienić stan elektroskopu. Ponadto zachowuję stałą odległość, na przykład 1–2 cm, ponieważ przybliżanie i oddalanie przedmiotu podczas próby utrudnia porównanie obserwacji.
Trzy powtórki pomagają oddzielić prawdziwy efekt od zakłóceń
Wyniki zapisuję bez traktowania rozchylenia listków jako precyzyjnego pomiaru ładunku. Kąt zależy między innymi od konstrukcji elektroskopu, odległości przedmiotu i wcześniejszego naelektryzowania, dlatego bez skali nie podaję go z dokładnością do pojedynczego stopnia. Zamiast tego notuję, czy listki się rozchyliły i czy ich odchylenie wzrosło, czy zmalało. Zapisuję też, co zrobiłam przed każdą obserwacją, a następnie porównuję wyniki z próbą kontrolną, w której zbliżam przedmiot nienaelektryzowany.
Podczas doświadczenia eliminuję także drobne zakłócenia, takie jak przeciąg, drgania stołu, dotykanie metalowej obudowy czy trzymanie głowicy dłonią. Mogą one poruszyć listki albo wpłynąć na ładunek, a przez to prowadzić do błędnych wniosków. Dlatego wykonuję krótkie próby w tych samych warunkach — na przykład trzy obserwacje — i przed każdą rozładowuję elektroskop. Dzięki temu łatwiej ustalić, co rzeczywiście zmieniło wynik.
Ciekawostka: suche powietrze pomaga utrzymać ładunek na elektroskopie, a wilgotne przyspiesza jego rozpraszanie — dlatego ten sam przedmiot może wywołać różne rozchylenie listków w zależności od pogody.
Jak bezpiecznie przeprowadzić pomiar na lekcji fizyki
Bezpieczny pomiar na lekcji fizyki wymaga sprawdzenia sprzętu, dobrania odpowiedniego zakresu i kontrolowania warunków pracy. Dlatego postępuj według poniższych wskazówek.
- Najpierw sprawdź stanowisko i przyrządy. Obejrzyj przewody, sondy i urządzenia. Nie używaj sprzętu z uszkodzoną izolacją, pękniętą obudową ani luźnymi elementami — zgłoś usterkę nauczycielowi.
- Następnie ustaw przyrządy bezpiecznie. Dobierz zakres pomiarowy zgodnie z instrukcją i zaleceniami nauczyciela. Przy pomiarach elektrycznych zacznij od najwyższego zakresu, a obwód zmieniaj dopiero po odłączeniu zasilania.
- Podczas pracy uważaj na źródła energii. Nie dotykaj odsłoniętych przewodów ani gorących elementów. Podłączaj przyrządy zgodnie z instrukcją, a źródeł światła i innych wiązek nie kieruj na oczy.
- Dbaj o porządek i stabilność układu. Ustaw sprzęt stabilnie, uporządkuj przewody i trzymaj płyny z dala od urządzeń elektrycznych. Ponadto nie zostawiaj działającego układu bez nadzoru.
- Przerwij pomiar, gdy zauważysz nieprawidłowości. Jeśli pojawi się dym, nietypowy zapach, nadmierne nagrzanie lub uszkodzenie sprzętu, nie dotykaj układu. Ostrzeż innych i natychmiast powiadom nauczyciela.
